सीमेंट इंजेक्शन ग्राउटिंग मशीन

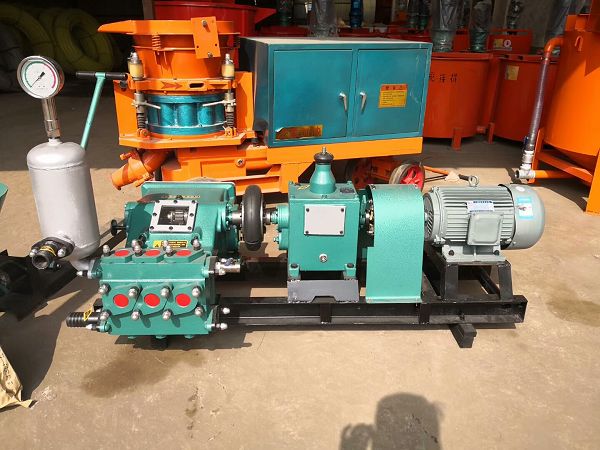

सीमेंट इंजेक्शन ग्राउटिंग मशीन (मॉडल BW150) एक पेशेवर सिविल इंजीनियरिंग निर्माण उपकरण है, जिसका उपयोग मुख्य रूप से बिल्डिंग फाउंडेशन सुदृढीकरण, स्ट्रेटम ग्राउटिंग और क्रैक मरम्मत जैसी परियोजनाओं के लिए किया जाता है। उपकरण एक तीन-सिलेंडर प्लंजर डिज़ाइन को अपनाता है, जो 7.5KW मोटर द्वारा संचालित होता है, जिसकी ऑपरेटिंग गति 1450r/मिनट है, और यह 150L/मिनट का अधिकतम ग्राउटिंग प्रवाह प्राप्त कर सकता है। समग्र उपकरण एक आयताकार संरचना (आकार 1840×795×995 मिमी) है, इसका वजन 560 किलोग्राम है, और यह पहनने के लिए प्रतिरोधी स्टील से बना है। इसके मुख्य घटकों में तीन ग्राउटिंग सिलेंडर, एक फीडिंग सिस्टम, एक डिस्चार्जिंग सिस्टम, एक पावर ट्रांसमिशन डिवाइस और एक नियंत्रण प्रणाली शामिल है। कार्य सिद्धांत निरंतर और स्थिर ग्राउटिंग संचालन को प्राप्त करने के लिए तीन प्लंजर सिलेंडरों के वैकल्पिक आंदोलन के माध्यम से सीमेंट घोल को समान रूप से और लगातार निर्दिष्ट स्थान पर पहुंचाना है।

तीन-सिलेंडर वितरण संरचना
सीमेंट इंजेक्शन ग्राउटिंग पंप 70 मिमी के व्यास और 70 मिमी के स्ट्रोक के साथ तीन सिलेंडरों का उपयोग करता है, और प्रत्येक सिलेंडर वैकल्पिक रूप से प्रतिक्रिया करता है। जब एक सिलेंडर सक्शन अवस्था में होता है, तो अन्य दो सिलेंडर अभी भी डिस्चार्ज अवस्था में होते हैं, जो प्रवाह और दबाव की स्थिरता सुनिश्चित करता है, पंपिंग के दौरान दबाव स्पंदन को कम करता है, और एक सुचारू प्रवाह आउटपुट प्राप्त करता है। दबाव स्पंदन तरल के प्रवाह के दौरान पंप के रुक-रुक कर होने वाले आंदोलन के कारण होने वाले आवधिक दबाव के उतार-चढ़ाव को संदर्भित करता है। इस अस्थिर दबाव के कारण घोल की प्रवाह दर बदल जाएगी, ग्राउटिंग की एकरूपता प्रभावित होगी और यहां तक ​​कि पाइपलाइन में रुकावट भी आएगी। यह डिज़ाइन 150 लीटर/मिनट का स्थिर अधिकतम प्रवाह आउटपुट प्रदान करता है, जिससे यह सुनिश्चित होता है कि परियोजना की गुणवत्ता पर अत्यधिक स्पंदन के प्रभाव से बचने के लिए दीर्घकालिक संचालन के तहत एक समान ग्राउटिंग गति और दबाव बनाए रखा जा सकता है।

दोहरी शक्ति स्रोत
मोटर डीजल इंजन के साथ इलेक्ट्रिक ड्राइव के प्रतिस्थापन का समर्थन करता है। यह दोहरी शक्ति स्रोत डिज़ाइन उपकरण को विभिन्न निर्माण वातावरणों की आवश्यकताओं के अनुकूल बनाने में सक्षम बनाता है। परिचालन लागत को कम करने के लिए शहर की बिजली आपूर्ति वाली साइटों पर मोटर्स का उपयोग किया जा सकता है, और निर्माण की निरंतरता सुनिश्चित करने के लिए दूरस्थ या अस्थायी साइटों पर डीजल इंजन का उपयोग किया जा सकता है।

मजबूत शक्ति
BW150 इंजेक्शन ग्राउटिंग मशीन 1450 आरपीएम की ऑपरेटिंग गति के साथ 7.5-किलोवाट उच्च-शक्ति मोटर का उपयोग करती है। यह उच्च-शक्ति पावर कॉन्फ़िगरेशन यह सुनिश्चित कर सकता है कि उपकरण उच्च-लोड वाली कामकाजी परिस्थितियों में स्थिर संचालन बनाए रख सकते हैं। मजबूत बिजली उत्पादन न केवल निरंतर और स्थिर ग्राउटिंग दबाव प्रदान करता है, ताकि घोल को निर्माण क्षेत्र में समान रूप से और कुशलता से इंजेक्ट किया जा सके, बल्कि विभिन्न चिपचिपाहट के घोल का सामना भी किया जा सके, अत्यधिक गाढ़े घोल के कारण होने वाले खराब परिवहन से बचा जा सके और आवश्यकताओं को पूरा किया जा सके। विभिन्न परियोजनाओं की ग्राउटिंग आवश्यकताएँ।

पाइपलाइन प्रणाली अनुकूलन
उपकरण 50 मिमी व्यास वाले सक्शन पाइप और 32 मिमी व्यास वाले स्लरी डिस्चार्ज पाइप से सुसज्जित है, जो एक उचित दबाव ढाल बनाता है। बड़ा सक्शन पाइप व्यास यह सुनिश्चित करता है कि अपर्याप्त सक्शन के कारण होने वाली दबाव अस्थिरता से बचने के लिए घोल जल्दी से पंप बॉडी में प्रवेश कर सके; जबकि छोटा डिस्चार्ज पाइप व्यास आवश्यक इंजेक्शन दबाव प्रदान करता है, ताकि घोल को निर्माण अंतराल में पूरी तरह से भरा जा सके। यह पाइपलाइन डिज़ाइन प्रभावी ढंग से रुकावट के जोखिम को कम करता है और निर्माण की निरंतरता में सुधार करता है। उन परियोजनाओं में इसके स्पष्ट लाभ हैं जिनमें उच्च दबाव वाली ग्राउटिंग की आवश्यकता होती है, जैसे नींव सुदृढीकरण और दरार की मरम्मत।

फाउंडेशन सुदृढीकरण
सीमेंट इंजेक्शन ग्राउटिंग मशीन का उपयोग मिट्टी की खाली जगहों को भरने के लिए मिट्टी की परत में सीमेंट के घोल को इंजेक्ट करने के लिए किया जाता है, जिससे नींव का घनत्व और वहन क्षमता बढ़ जाती है। यह सुदृढीकरण विधि नींव के निपटान और असमान विरूपण को प्रभावी ढंग से रोक सकती है, इमारत की सुरक्षा और स्थिरता सुनिश्चित कर सकती है, और विशेष रूप से ऊंची इमारतों और भारी संरचनाओं की नींव सुदृढीकरण के लिए उपयुक्त है।

सुरंग समर्थन और खदान सुदृढीकरण
सुरंग निर्माण और खनन में, सीमेंट इंजेक्शन ग्राउटिंग मशीनों का उपयोग एक सुरक्षात्मक परत बनाने, चट्टान के द्रव्यमान की स्थिरता को बढ़ाने और ढहने से रोकने के लिए आसपास की चट्टान में दरारें और रिक्तियों में घोल डालने के लिए किया जाता है।

भूमिगत संरचनाओं की वॉटरप्रूफिंग
सबवे और भूमिगत गैरेज जैसी भूमिगत संरचनाओं के निर्माण में, भूजल रिसाव को रोकने के लिए जलरोधी सीमेंट घोल परतों को इंजेक्ट करने के लिए सीमेंट इंजेक्शन ग्राउटिंग मशीनों का उपयोग किया जाता है। यह वॉटरप्रूफ ग्राउटिंग संरचना में दरारें और जोड़ों को प्रभावी ढंग से सील कर सकता है, एक ठोस वॉटरप्रूफ बाधा बना सकता है, इमारत के वॉटरप्रूफ प्रदर्शन में सुधार कर सकता है और इसकी सेवा जीवन को बढ़ा सकता है।

दरार की मरम्मत
पुलों, बांधों और पुरानी इमारतों की मरम्मत में, संरचना की मजबूती और स्थिरता को बहाल करने के लिए संरचना की दरारों में सीमेंट घोल डालने के लिए सीमेंट इंजेक्शन ग्राउटिंग मशीनों का उपयोग किया जाता है। संरचना में छोटी दरारें भरकर, ग्राउटिंग दरार के विस्तार को प्रभावी ढंग से रोक सकता है और संरचना के समग्र संपीड़न और झुकने के प्रतिरोध में सुधार कर सकता है, जिससे इमारत की सेवा जीवन बढ़ जाता है।
